TCS-V（垂向）                                  TCS-H（水平）

TCS-V型(垂直向)及TCS-H型(水平向)磁電式速度傳感器。該型速度傳感器是通過國家計量產品生產許可認證(CMC)的測量儀器，在5-500Hz的工作頻帶內，嚴格達到JJG676-2000工程測振儀的要求。

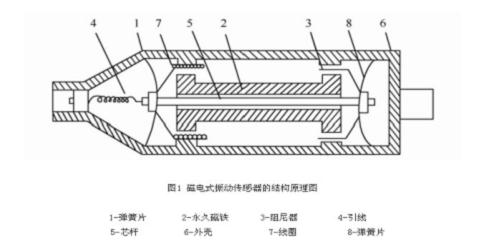

該傳感器在使用時，把它與被測物體緊固在一起，當物體振動時，傳感器外殼隨之振動，此時線圈、阻尼環和芯桿的整體由于慣性而不隨之振動，因此它們與殼體產生相對運動，位于磁路氣隙間的線圈就切割磁力線，于是線圈就產生正比于振動速度的感應電動勢。該電動勢與速度成一一對應關系，可直接測量速度，經過積分或微分電路便可測量位移或加速度。

▲ 產品特點

· 輸出信號和振動速度成正比；

· 輸出阻抗低，帶載能力強，輸出距離遠；

· 兼顧低中頻工作頻段；

· 設計中取消了有摩擦的活動元件，慣性體可自由旋轉，能測量微小振動信號。

▲ 適用領域

·工程爆破環境安全評估

·爆破振動監測/爆破施工監理

·機械振動/運輸振動安全監測

·教學、科研分析

·地下工程、隧道施工等復雜環境下的爆破監測

·橋梁、高層、邊坡、大壩安全的定點振動監測

·精密生產設備及生產環境定點長時間振動監控

·打樁、強夯等建筑施工誘發的地震效應監控

·對鄰近施工現場的古建筑物、重大建（構）物進行保護

▲主要技術指標

· 頻       響：   5—500Hz（-3dB）

· 自然頻率：   4.5±10%Hz

· 最大耐沖擊：≤50g（1g為一個重力加速度）

· 靈 敏   度：   28±10%V/m/s

· 輸出電阻：   375±5%Ω

· 絕緣阻抗：  大于50兆歐

· 阻尼系數：  0.60±20%

· 失       真：  ≤0.2%

· 最大位移：  4mm （峰峰值）

· 輸出方式：  Q9接頭，單端電壓輸出，無需供電，浮地輸出，對外殼絕緣。

· 線纜長度：  標配長度2米，可按用戶要求增加長度

· 輸出接頭：  Q9輸出，可按用戶要求匹配接頭

· 工作溫度：  -40～100 ℃

· 相對濕度:     ≤90%

· 芯體質量：  85克（不包括外圍附件）

· 尺    寸：  φ32mm×60mm (水平)，φ32mm×72mm(垂向)

· 底    座：  φ40mm×40mm

▲附振動速度傳感器檢定證書

四川計量檢測科學研究院校準證書

航天計量測試研究所檢定證書
